Sonde combinée STHPV - Protocole CAN

Référence GSTHPV104R

Livraison en 3 à 5 semaines

Capteur intérieur combiné de température, humidité relative, pression atmosphérique et COV - STHPV 104  est conçu pour mesurer la température de l’air, l’humidité relative, la pression atmosphérique et la concentration de composés organiques volatils (COV) dans les zones protégées de l’eau.

Caractéristiques produit Sonde combinée STHPV - Protocole CAN

Sonde d'ambiance

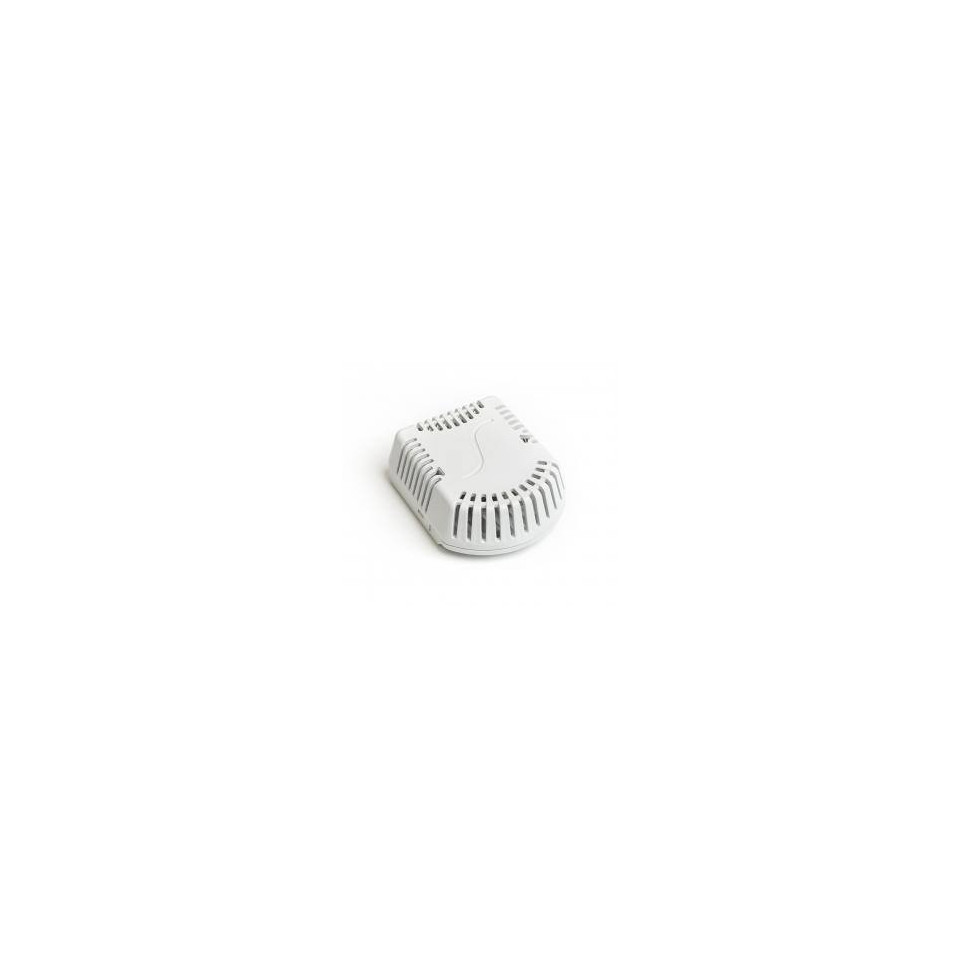

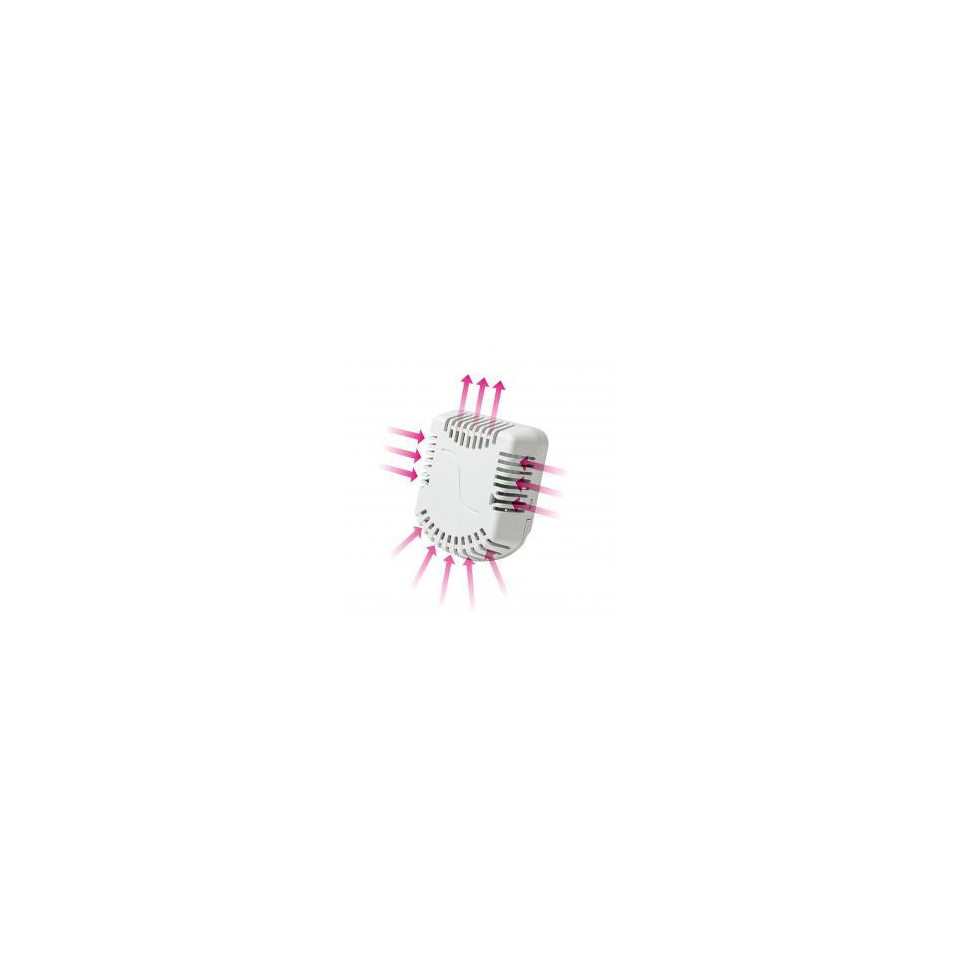

Sonde combinée de température, humidité relative, pression atmosphérique et COV - STHPV 104 se  compose d’une tête en plastique avec nervures dans laquelle se trouve une carte de circuit imprimé avec capteurs individuels et un convertisseur pour assurer la communication via le bus CAN. La température, l' humidité relative, la pression atmosphérique et le capteur interne commun en COV mesurée, dont le signal est traité par le microprocesseur et converti à une spécification CANopen signal de sortie CiA DS 301. Le capteur de température, l' humidité, la pression atmosphérique et COV - STHPV 104  rencontre le niveau de protection de la propriété intellectuelle 30 selon ČSN EN 60529, telle que modifiée. Conception agréable et matériaux de qualité garantissent le  capteur de température, d'humidité relative, de pression atmosphérique et de COV - STHPV 104 il ne gêne pas même dans les intérieurs soumis à de hautes exigences esthétiques. L'emplacement recommandé pour les capteurs de  température, d'humidité relative, de pression atmosphérique et de COV - STHPV 104  est à une hauteur de 1,5 m sur le mur intérieur, dans la zone de déplacement des personnes, à l'écart des endroits ensoleillés et des endroits affectés par la température des murs, les sources de chaleur ou l'éclairage.

Les capteurs de température, d'humidité relative, de pression atmosphérique et de COV - STHPV 104  sont conçus pour fonctionner dans un environnement chimiquement non agressif. La méthode d'utilisation doit être choisie en fonction de la température et de la résistance chimique de la tête de capteur et des capteurs individuels. Les conditions de fonctionnement pour assurer le bon fonctionnement du capteur sont:

  • Température autour du capteur: -30 à 70 ° C, brièvement -40 à 80 ° C
  • humidité relative: 0 à 95% (sans condensation)
  • pression atmosphérique: 87 à 110 kPa



Type de capteur  STHPV 104
Plage de mesure de la température * - 30 à 70 ° C
-40 à 80 ° C à court terme
Précision de la mesure de la température * ± 0,5 ° C à 25 ° C
± 1,0 ° C dans la plage de 0 à 65 ° C
Plage de mesure de l'humidité relative * 0 à 95%
Précision de mesure d'humidité relative * ± 3% entre 20 et 80%
± 4,5% entre 0 et 19% et 81 à 95%
Plage de mesure de COV (indice QAI) *  0 à 500
Précision de mesure du COV * ± 15%
Plage de mesure de la pression atmosphérique *  300 à 1100 hPa
Précision de mesure de la pression atmosphérique *
(dans la plage de températures comprise entre 0 et 65 ° C, dans la plage allant de 300 à 1100 hPa)
écart absolu: ± 0,6 hPa
stabilité à la température à long terme: ± 1,0 hPa
Précision de mesure de la pression atmosphérique *
(plage de température de 25 à 40 ° C, plage de 700 à 1100 hPa)
écart absolu: ± 0,12 hPa
Signal de sortie CAN / CANopen-CiA DS 301
Tension d'alimentation 15 à 30 V DC
Tension d'alimentation nominale U n 24 V DC
La consommation maximum: 500 mW
typique: 250 mW
Degré de protection  IP 30 selon EN 60529, telle que modifiée
Dimensions de la tête 71,9 x 59 x 27 mm
Matériau de la tête  LEXAN
Hmostnost min 35 g

Remarque: Le fabricant se réserve le droit de modifier la conception et les caractéristiques techniques des produits.

INSTALLATION ET ENTRETIEN DU CAPTEUR

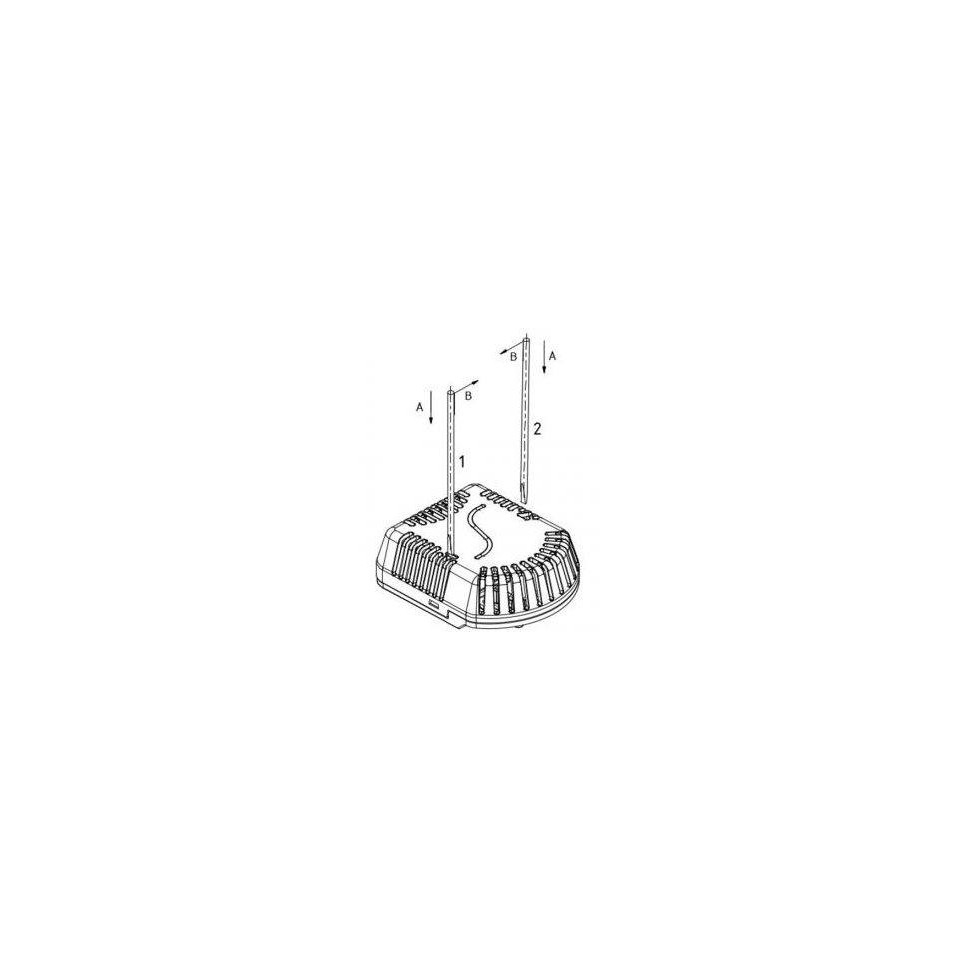

Les capteurs sont conçus pour être montés sur un mur ou d’autres surfaces verticale. Pour la fixation, il est nécessaire de préparer les trous requis pour vis de montage à l'aide d'un gabarit (fourni avec le capteur).
Avant de brancher le câble d'alimentation, il est nécessaire de séparer le cache perforé de la base en plastique. Retirez le couvercle et insérez le câble à travers le trou de 9 mm, appliquer la base sur la surface et visser avec deux vis ou boulons. La longueur des boulons ou des vis de fixation pour la fixation doit être choisie en fonction de l'épaisseur de la base en plastique. Branchez le câble d’alimentation aux bornes conformément à la section “Câblage”. Schéma : placez le couvercle perforé sur la base fixée et verrouillez-le en cliquant dessus. Après l’installation et la connexion à l’appareil de mesure électrique, le capteur est prêt à être utilisé. Le capteur ne nécessite aucun entretien particulier.
